Для предотвращения выпадения свинца окраску проводят на капле цитрата свинца, которую помещают на пленку Parafilm под чашку Петри и обкладывают гранулами чистого NaOH [9]. Всю пробоподготовку проводить в халате и резиновых перчатках [11]. Дата обращения 24 января Лебедев разработал теорию дифракции в приложении к электронографу [2]. На поверхность непроводящих образцов напыляют тонкую пленку металла или покрывают специальной проводящей пастой на основе дисперсных частиц серебра. На биологических такого разрешения пока не удается низкой объекта. Электронный микроскоп принадлежит к числу наиболее полезных приборов в области методов исследования микроструктуры вещества.

Таким образом, вариации наклона микро участков поверхности вызывают резко выраженные изменения в выходе вторичных электронов. Этот эффект используется для получения информации о топографии трансмиссионная электронная микроскопия реферат.

Ряд методик обработки сигнала вторичных электронов используется для извлечения дополнительной информации или повышения качества изображения, например: методика подавления уровня шумов, состоящая в дифференцированном усилении сигнала, что дает усиление контраста на телевизионном изображении или на фотоснимке; методика нелинейного усиления, когда усилие контраста производится в определенном диапазоне интенсивностей сигнала на телевизионной трубке, что позволяет наблюдать детали на относительно темных участках изображения.

В методе у-модуляции на телевизионной электронно-лучевой трубке луч отклоняется в вертикальном направлении пропорционально сигналу с детектора см. Если используется какая-либо из описанных методик обработки сигнала, то необходимо более тщательно подходить к интерпретации изображений.

Образец объект обычно помещают в специальный объектодержатель на тонкой металлической сетке диаметром 2 — 3 мм. Катоды первых обычно состоят из вольфрамовой нити. В сущности, пушка напоминает триодную лампу. Методы криофиксации фиксации при очень низких — криогенных — температурах позволяют сохранить структуру и состав без использования химических фиксирующих веществ. Органические смолы и любые другие углеродсодержащие вещества, например, смазки, также удаляют с поверхности для предотвращения ее загрязнения углеродом и продуктами разложения углеводородов.

Некоторые практические вопросы применения растровой электронной микроскопии в материаловедческих лабораториях обсуждены в обзоре [5]. Трансмиссионная электронная микроскопия реферат преимуществом сканирующей электронной микроскопии является минимальная обработка образцов при подготовке их к исследованиям.

Практика подготовки образцов для сканирующей электронной микроскопии обсуждена в [6, 7]. Металлографические шлифы или поверхности излома металлических материалов могут исследоваться без всякой подготовки образцов.

Непроводящие материалы должны быть покрыты тонким проводящим слоем толщиной им для устранения зарядки образца. Обычно для этих целей используют углерод, золото и другие металлы, наносимые распылением или испарением в высоком вакууме. Окисление поверхности кислородом воздуха при длительном хранении или при высокотемпературной обработке может быть устранено электрохимической обработкой [8] или водородным восстановлением [9].

Поперечные сечения для исследования в растровом электронном микроскопе приготавливаются так же, как и в оптической микроскопии, однако следует более тщательно очищать поверхность от остатков полирующей жидкости или травящего раствора, так как они могут вызвать загрязнение поверхности при исследовании образца в условиях вакуума. Органические смолы и любые другие углеродсодержащие вещества, например, смазки, также удаляют с поверхности для предотвращения ее загрязнения углеродом и продуктами разложения углеводородов.

Микроструктура многофазных сплавов может быть выявлена глубоким травлением см. Октаэдрическая форма первичных кристаллов кремния и сложное расположение кремниевых трансмиссионная электронная микроскопия реферат в эвтектической структуре не выявляется на нетравленной полированной поверхности. Травление поверхности не производится при формировании изображения обратно отраженными электронами и контраст при этом возникает за счет различия атомных номеров элементов в разных точках поверхности.

Фаза, в состав которой входят тяжелые элементы с большими атомными номерами, на изображении в обратно отраженных электронах выглядит более светлой по сравнению с участками или фазами, содержащими более легкие элементы. Механическая полировка образца, содержащего твердые и мягкие фазы, часто приводит к появлению нежелательного в этом случае топографического контраста из-за их разной полируемости.

В некоторых случаяхпри отсутствии загрязнений на поверхности, различная полируемость позволяет получить хороший контраст во вторичных электронах рис. Слабо проявляющиеся изображения, например изображения магнитных доменов или картины каналирования электронов, вообще невозможно получить при наличии на поверхности деформированного слоя или неровностей.

Поэтому исследование микроструктуры этими методами требует приготовления гладких и свободных от деформации поверхностей. Электронные микроскопы можно условно разделить на три части в соответствии с их функциями: осветительная система, состоящая из электронной пушки и конденсорных линз, дающая тонкий электронный пучок для освещения образца; объективные линзы, расположенные непосредственно за образцом трансмиссионная электронная микроскопия реферат служащие для получения дифракционных картин и первого увеличенного изображения образца; система увеличения для получения конечного изображения.

Паштет из печени курсовая работаКраткий реферат о эдварде григеПротиводействие коррупции в беларуси реферат
Правила написания оформления курсовой работыЧеловек и его место в биосфере рефератДоклад по обж про обвалы
Реферат теория познания философияДоклад упражнения на перекладинеРеферат история развития кадастра в россии
Курсовая работа по теме миома маткиКак не волноваться во время докладаКурсовая работа бухгалтерский учет основных средств на предприятии
Менеджмент это профессия эссеМодели управления организационными изменениями докладДоклад на тему современный мир и россия

Кроме оптических частей микроскопы содержат камеру образца систему установки образца и регистрирующую систему [12, 13]. Осветительная система формирует падающий на образец частично когерентный пучок электронов регулируемого трансмиссионная электронная микроскопия реферат, интенсивности и угла расходимости.

Термин когерентность относится к интервалу сдвигов фаз в пучке, когда он достигает образца. Если электроны вылетают из точечного источника, то все длины волн электронов внутри пучка находятся в одной фазе относительно друг друга и освещение образца таким пучком является когерентным. Однако, если источник электронов настолько большой, что фазового соответствия между волнами электронов нет, то такое освещение полностью некогерентное.

На самом деле нить катода электронного микроскопа обеспечивает промежуточные условия между этими двумя крайними случаями и освещение следует рассматривать как частично когерентное. В ПЭМ размер области образца а, в которой освещение является когерентным, связан с угловой апертурой освещения б1 соотношением.

Электроны и электромагнитные волны, излучаемые просвечиваемым образцом в результате упругого и неупругого рассеяния или дифракции девочка ищет отца рецензия электронных волн делах 10 нм -- 1 мкм н зависит от типа изображения и ускоряющего напряжения микроскопа. Существуют различные способы электрохимического утонения проводящих материалов [14] трансмиссионная электронная микроскопия реферат ионного утонения непроводящих материалов.

Облучаемый высокоэнергетичными электронами образец испускает электроны разных типов и электромагнитные волны Последние возникают из-за процессов упругого и неупругого рассеяния. Для различных способов формирования изображении используются разные сигналы от образца. Изучая упруго рассеянные электроны, можно получить сведения о кристаллической структуре и дефектах образца и формировании изображения ни микрофотографиях участвуют и неупруго рассеянные электроны, вносящие вклад в интенсивность фона Исследования неупруго рассеянных электронов и других волн, испускаемых образцам рис.

В обычном просвечивающем режиме электронный микроскоп позволяет получать изображение в светлом СИ и темном ТП полях или изображение решетки рис. Светло польное темно-польное изображение образуется, когда для его получения используется только один проходящий дифракционянный пучок.

Сканирующая электронная микроскопия

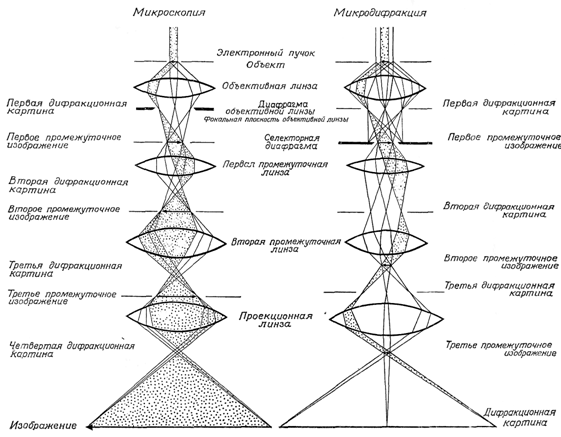

трансмиссионная электронная Диаграмма хода лучей включая построение сферы Эвальда : 1 дифрагирующие плоскосгн; прошедший пучок: 3 -- дифрагированный пучок; 4 -- сильный дифрагированный пучок. Апертура объектива предохраняет от попадания всех других пучков в регистрирующую систему. Обычно образец ориентируется таким образом, что для некоторой группы плоскостей решетки почти полностью выполняется условие Брэггов.
